防爆電動截止閥
- 閥門型號：J941H，J941Y，J941W
- 通徑規格：DN50～DN250
- 結構形式：直通
- 閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
- 公稱壓力：PN16-PN160
- 適用溫度：-29℃-550℃
- 應用范圍：蒸汽、油品、可燃氣體、煤礦、冶金
- 產品特點：耐高溫、操作功能強、安全系數高、性能穩定等
防爆電動截止閥簡介：
防爆電動截止閥適用于易燃易爆的工況場合當中，主要由防爆型電動執行裝置與截止閥組合而成，依靠電源驅動來開啟或關閉閥門。防爆型電動截止閥防護等級為IP68，執行器性能符合JB/T8528-1997技術條件的規定，適用于蒸汽、油品管道上，具有耐高溫、操作功能強、安全系數高、性能穩定等特點。

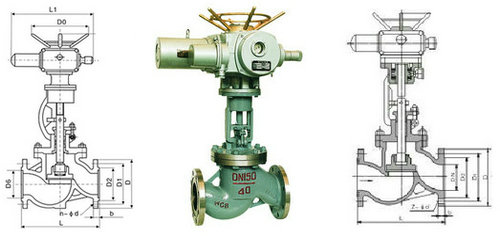

防爆電動截止閥結構圖
防爆電動截止閥工作原理：
防爆型電動截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閉截閥門的力比開啟截閥門的力大，所以閥桿的直徑要大，否則會(huì )發生閥桿頂彎的故障。
防爆電動截止閥性能規范：
|
實驗壓力 |
公稱壓力16. 20. 25. 32(MPa) |
|
強度試驗 |
24.0 30.0 37.5 48.0 |
|
密度實驗 |
17.6 22.0 27.5 35.2 |
|
工作溫度 |
≤550℃ |
|
適用介質 |
水、蒸汽、油品、腐蝕性介質 |
防爆電動截止閥零件材料：
|
1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
填料 |
柔性石墨、PTFE |
|
6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
