截止閥型號編制說明 截止閥型號表示方法
截止閥型號編制說明：
截止閥又稱截門閥，屬于強制密封式閥門。按國產閥門型號標準來說，截止閥的型號是由閥門類型，驅動方式，連接方式，結構形式，密封材料，公稱壓力，閥體材料代號來表示。截止閥的型號關系著對截止閥產品的正確認識，選型的重要性，以及對工況用途安全性的保證。以下截止閥型號編制中有部分代號被省略，主要是針對現有的截止閥產品做型號說明。如定做的截止閥產品在材質、結構發生變化時，請根據閥門編制方法中進行選型，或來電詳情。
截止閥型號表示方法：
截止閥附加代號：W表示波紋管、D表示低溫、B表示保溫；
1）截止閥類別代號：J表示截止閥；
2）截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動；
3）截止閥連接方式：4法蘭連接、6焊接；
4）截止閥結構形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型；
5）截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；
6）截止閥公稱壓力：16表示壓力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316；
|

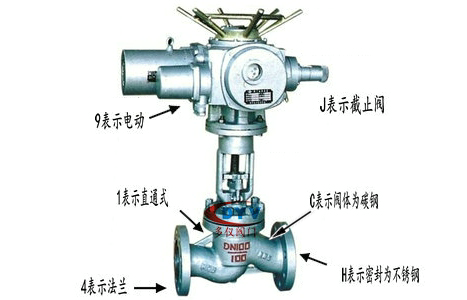

截止閥型號編制舉例：
1、J：表示截止閥；
2、9：表示傳動方式為電動；
3、4：連接方式為法蘭連接；
4、1：結構形式為直通流道；
5、H：密封副材料為不銹鋼；
6、16：表示公稱壓力為1.6MPa；
7、C：表示閥體材料為碳鋼。
|
 |
相關閥門型號：閥門型號 蝶閥型號 止回閥型號 閘閥型號 調節閥型號 球閥型號
