氣動薄膜切斷閥
- 閥門型號：ZMQP、ZMQM
- 通徑規格：DN15～DN200mm
- 結構形式：直通鑄造閥、三通鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：-17℃-450℃（具體見產品詳情）
- 應用范圍：無雜質、無顆粒的液體、氣體(氧氣)介質
- 產品特點：快速動作、嚴密切斷、安全可靠、反應靈敏
氣動薄膜切斷閥概述：

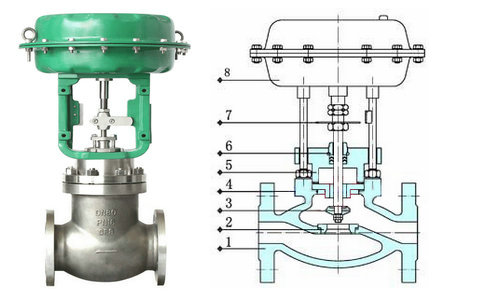

ZMQ氣動薄膜切斷閥具有快速切斷的功能，由多彈簧氣動薄膜執行機構與控制閥門組成，閥體結構有單座、套筒和三通三種形式，通過接收控制系統或調節儀表來的信號，達到對工藝管道內流體的切斷、接通或切換，具有反應靈敏、動作可靠、快速開閉等特點。氣動切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速?lài)烂荜P(guān)閉，快速放空的自動控制系統中。
氣動薄膜切斷閥特點：
氣動快速切斷閥動作速度快、推力大、閥體流路通暢、流量系數大，是一種快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。根據允許壓差情況、介質特點以及工藝管道要求，可選用單座、套筒、三通切斷閥。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。 【氣動切斷閥特點及原理】
氣動薄膜切斷閥參數：
|
閥體 |
|
形 式 |
直通鑄造球型閥、三通鑄造球型閥 |
|
公稱通徑 |
15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
|
公稱壓力 |
PN16、40、64bar |
|
法蘭標準 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
鑄鋼( ZG230-450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |
|
工作溫度 |
標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥內組件 |
|
閥芯型式 |
單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥蕊（三通） |
|
流量特性 |
快開 |
|
材 料 |
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。 |
氣動薄膜切斷閥執行器：
|
執行機構 |
|
型 式 |
ZHA/B多彈簧薄膜執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布 |
|
彈簧范圍KPa |
20-100（標準）、20-60、60-100、40-200、80-240 |
|
供氣壓力 |
140-400KPa |
|
氣源接口 |
RCl/4" |
|
環境溫度 |
-30-70℃ |
|
閥作用形式 |
|
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
|
附件 |
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
