氣動薄膜小流量調節閥
- 閥門型號：ZMAY，ZMBY
- 通徑規格：G1/2
- 結構形式：?jiǎn)巫烷y芯
- 閥體材質：不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：普通型：-40-230℃散熱型：230-450℃
- 應用范圍：液體、蒸汽等介質等小口徑場合
- 產品特點：結構緊湊，體積小，重量輕，安裝維護方便

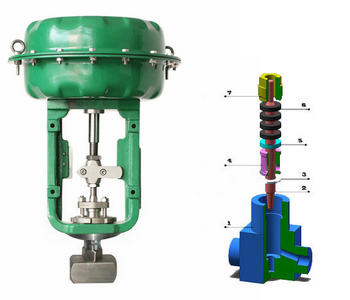

氣動小流量調節閥概述：
ZMABY氣動薄膜小流量調節閥是專門針對微小流量調節而開發的小口徑調節閥，可用于微小流量的精確控制，具有結構緊湊，體積小，重量輕，安裝維護方便的特點，調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生，廣泛應用于液體、蒸汽等介質的主流量調節場合。
氣動小流量調節閥特點：
氣動薄膜小流量調節閥是針對某些特殊工況量身定制的電動調節閥，采用鍛造閥體鍛制而成，易做成高壓電動調節閥。閥芯尺寸可從加工差等0.15-15mm，可適應各種不同流量要求的工況。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。【 查看
氣動小流量調節閥工作原理動態圖 】
氣動小流量調節閥參數：
|
閥體 |
|
形 式 |
直通鍛造閥 |
|
公稱通徑 |
G1/2'、G3/4" |
|
公稱壓力 |
PN16、40、64bar |
|
材 料 |
不銹鋼( lCr18Ni9Ti、lCr18Ni12M02Ti)等 |
|
上 閥 蓋 |
普通型：-40-230℃散熱型：230-450℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
|
閥內組件 |
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
線性特性 |
|
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
氣動小流量調節閥執行器：
|
執行機構 |
|
型 式 |
ZHA/B多彈簧薄膜執行機構 |
|
型 號 |
ZHA/B-11 |
|
有效面積cm2 |
200 |
|
行程mm |
10 |
|
彈簧范圍KPa |
20-100（標準）、40-200、80-240、20-60、60-100 |
|
膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140-400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30-70℃ |
|
閥作用形式 |
|
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
|
附件 |
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
相關產品：電子式電動小流量調節閥
