不銹鋼氣動閘閥
- 閥門型號：Z641H，Z641W
- 通徑規格：DN50～DN800
- 結構形式：直通式
- 閥體材質：不銹鋼304、316、316L
- 公稱壓力：PN16、PN25、PN40、PN64
- 適用溫度：-29℃～550℃
- 應用范圍：空氣、水、蒸汽、油及硝酸、醋酸等
- 產品特點：磨擦力小，方向不受限制，不擾流、不降低壓力
不銹鋼氣動閘閥簡介：

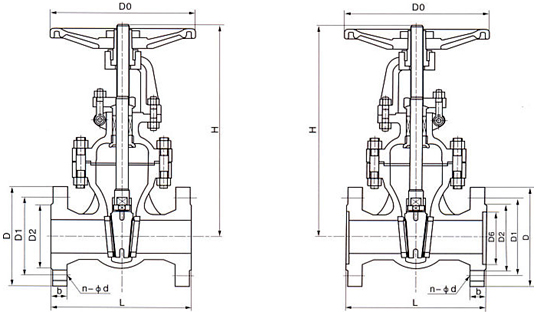

氣動不銹鋼閘閥Z941H-主要由不銹鋼法蘭閘閥與氣動執行機構與組成，閥體、閥蓋、閘板、閘桿等相關部件均為不銹鋼材質，閥座密封面可分為聚四氟乙烯、不銹鋼或硬質合金，填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。不銹鋼氣動閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
不銹鋼氣動閘閥特點：
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、介質流動方向完全不受限制，不擾流、不降低壓力，介質可從閘閥的兩側任意方向流過、均能達到使用的目的，特別適用于介質流動方向可能改變的工況管路中。
不銹鋼氣動閘閥參數說明：
|
公稱通徑 |
DN50～DN800（mm） |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
閥體材質 |
不銹鋼304、316、316L |
|
控制方式 |
氣動控制（氣源驅動） |
|
溫度范圍 |
-29℃～550℃ |
|
供氣壓力 |
雙作用：2-8bar/單作用：4-8bar |
|
作用方式 |
雙作用活塞式、彈簧復位式 |
|
適用介質 |
空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體 |
