氣動球閥型號編制表示方法
時間：2017-07-22 16:03:23 來源：多儀閥門 點擊：0次
隨著我國工業現代化的快速發展，閥門的使用量也在日漸增多，而氣動球閥以啟閉速度快，且不僅能做開關、切斷使用，還可以控制流量等優點，成為使用最為廣泛的閥門種類之一！但由于氣動球閥的種類繁多，包括使用壓力、溫度及控制形式的不同，所對應的球閥型號也是不盡相同的，為了避免用戶在選型時出現錯誤，及確保氣動球閥能正常使用，多儀自控閥門公司特此提供氣動球閥型號編制說明，方便大家進行了解和認知！
氣動球閥型號編輯說明主要是從氣動球閥附加條件的增加、驅動方式的選擇、連接形式的不同、結構形式的改變、密封材質的種類、閥門壓力的高低以及閥體材料等多方便進行解釋?zhuān)Ｍ麑V大用戶有所幫助。
氣動球閥型號表示方法：
球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；
球閥名稱代號：Q表示球閥；
球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；
連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；
結構型式代號：
浮動式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；
壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；150LB表示美標磅級壓力，最大耐壓等級可達2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日級壓力，最大壓力63K;
閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
|

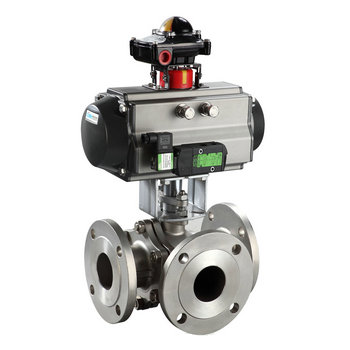

氣動球閥型號編輯說明：
1、Q：表示球閥；
2、6：表示傳動方式為氣動；
3、4：連接方式為法蘭連接；
4、5：結構形式為浮動式式T型三通；
5、F：密封副材料為氟橡膠；
6、16：表示公稱壓力為1.6MPa；
7、P：表示閥體材質為不銹鋼。
|
 |
