氣動薄膜三通調節閥工作原理圖
時間：2017-04-26 16:21:06 來源：多儀閥門 點擊：0次
氣動薄膜三通調節閥可分為合流和分流兩種作用方式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用，常用于熱交換器的兩種流體分配調節，也可用于簡單的配比調節。
氣動薄膜三通調節閥適合于把一種流體通過三通閥，分成二路流出或把兩種流體經三通閥，合并成一種流體的工況，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。
氣動三通調節閥工作原理：
氣動薄膜三通調節閥采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA •DC或4-20mA •DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥芯開度位移，達到對流體介質的工藝參數精確調節控制。

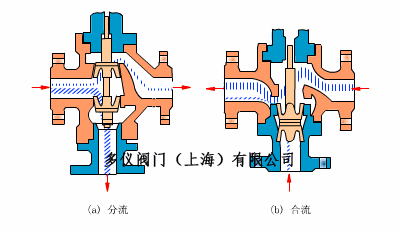

合流調節閥和分流調節閥芯位置不一樣，合流調節閥的閥芯位于兩閥座之內，分流閥的閥芯位于兩閥座之外，這樣設計閥芯，可以使流動方向將閥芯處于流開狀態，合流調節閥能穩定操作。
