升降式止回閥工作原理圖
時間：2017-03-15 13:55:41 來源：多儀閥門 點擊：0次

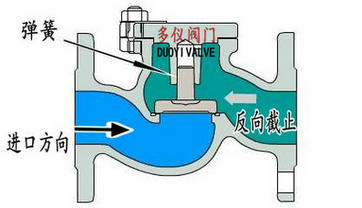

升降式止回閥結構：
升降式止回閥是一種防止管道介質倒流的閥門，主要由閥體、閥座、閥瓣、閥蓋等相關部件構成。升降式止回閥帶有彈簧，用來確保閥瓣在彈簧的作用下始終處于動態平衡的狀態中，不管閥門進口端的介質壓力大小如何，閥門都能保持平衡的運行。
升降式止回閥工作原理：
升降式止回閥閥瓣上帶有導向桿，導向桿能在閥蓋導向孔內自由升降。當管道介質按照指定方向(自左向右)流入，閥瓣下方壓力超過其上方壓力時，推動閥瓣沿閥蓋導向孔中心線上升，閥門自動開啟，從而使介質流通；若流體自右向左流動，即倒向流入時，則閥瓣上方壓力大于其下方壓力，上下壓力差及閥瓣自重將閥瓣壓緊在閥座上，從而使介質不能通過，即流體無法倒流；并且管道流體壓力越大時，密封面壓得越緊，密封效果越好。
升降式止回閥工作原理動態圖
升降式止回閥的閥座密封面，可以堆焊，也可以制成閥座密封圈后脹接或用螺紋連接在閥體上；當閥體為不銹鋼材料時，密封面也可在閥體上直接加工而成。閥瓣密封面可直接在閥瓣上加工而成，也可用堆焊后加工或用密封圈內外周邊焊在閥瓣上而成。直通式升降止回閥只能平衡安裝在管線上使用，而且使閥瓣中心線垂直水平面，而立式升降止回閥不受此限制。
