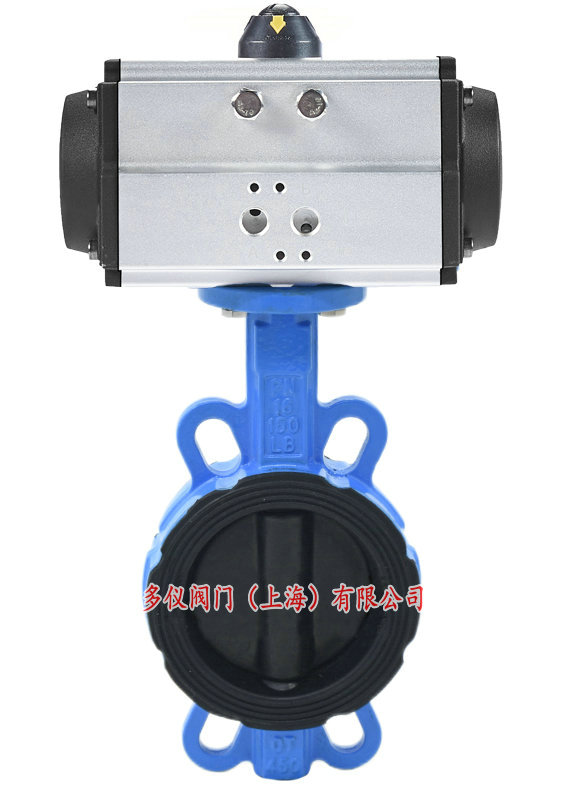

氣動襯膠蝶閥（氣動橡膠環保防腐蝶閥）是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體，按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥、半襯膠蝶閥），以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點，并且有較好的密封性能，隨著化學防腐蝕合成橡膠在蝶閥上的應用， 襯膠氣動蝶閥的使用量也一直在不斷的提升。
氣動對夾式襯膠蝶閥 |
氣動法蘭襯膠蝶閥 |
| 公稱通徑 | DN50～DN1200(mm) |
| 壓力等級 | PN0.6、1.0、1.6MPa |
| 連接方式 | 對夾式、法蘭連接 |
| 驅動方式 | 氣動控制（氣源驅動,壓縮空氣） |
| 適用溫度 | 各種橡膠：-20℃～150℃ |
| 泄露量 | 符合標準（可達零泄露） |
| 密封結構 | 半襯膠密封、全襯膠密封 |
| 工作場合 | 水、氣體、油品及弱腐蝕性流體等(常溫常壓場合) |
| 控制方式 | 開關切斷（氣開氣關），調節流量（4～20mA模擬量信號） |

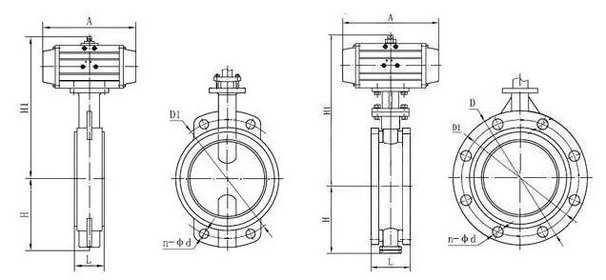

氣動襯膠蝶閥標準規范： 設計制造標準：GB/T 12238-2008 結構長度標準：GB/T 12221-2005 連接法蘭標準：GB/T 9113 壓力溫度等級：GB/T 12224-2005 試驗檢驗標準：GB/T 13927-2008 氣動襯膠蝶閥零件材料： |  氣動襯膠蝶閥（對夾式） 氣動襯膠蝶閥（法蘭式） |
氣動襯膠蝶閥性能規范：
| 公稱通徑 | DN（mm） | 50～1200 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 作用形式 | 雙作用（氣開氣關）、單作用（常閉、常開） | |||
| 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | |||
