氣動螺紋球閥
- 閥門型號：Q611F，Q611H
- 通徑規格：DN10～DN100
- 結構形式：浮動直通式O型
- 閥體材質：碳鋼、不銹鋼304、316、316L等
- 公稱壓力：PN10、PN16、PN25、PN40、PN64
- 適用溫度：-29～+300℃
- 應用范圍：氣體、蒸汽、水、油品、腐蝕性介質等
- 產品特點：體積精小，結構緊湊，密封性好，運行可靠，維修容易
氣動螺紋球閥概述：
氣動螺紋球閥是由內螺紋球閥與氣動執行器組成，按結構形式不同可分為整體式(一片式)、兩片式及三片式，由于閥門本身體積精小且結構緊湊，所以特別適用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動螺紋球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉，根據工作需要可選用雙作用或單作用執行機構，單作用形式具有彈簧復位的功能，可在遇到故障或氣源斷開時，自動歸位到開啟或關閉的狀態。
氣動螺紋球閥優點：
1、可在執行器頂部或底部安裝手動操作機構，實現手動開、關閥門。
2、內螺紋氣動球閥具有體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。
3、密封結構分為金屬密封與彈性軟密封，可分別使用在不同的工況當中。
4、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
5、氣動螺紋球閥采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被沖擊?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
氣動螺紋球閥性能規范：
閥芯形式："O"型球形閥芯 密封填料：PTFE、柔性石墨
環境溫度：-20～+90℃
密封圈：增強聚四氟乙烯，對位聚笨 流量特性：近似快開型 動作范圍：0～90°； 泄露量Q ：硬密封：≤額定流量的10-5；軟密封：零泄漏閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316） 閥球材質：不銹鋼CF8（304）、CF8M（316） |

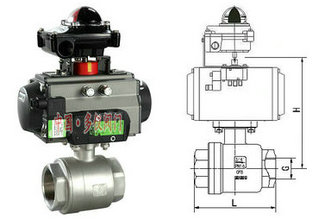

氣動螺紋球閥結構 |
氣動螺紋球閥技術參數：| 公稱通徑 | DN10～DN100(mm) |
| 公稱壓力 | PN1.0、1.6、2.5、4.0、6.4MPa |
| 驅動形式 | 壓縮空氣4-7bar |
| 連接方式 | 內螺紋連接（螺母旋緊式） |
| 結構形式 | 整體式（一片式）、二片式閥體、三片式精鑄閥體 |
| 動作范圍 | 0～90° |
| 使用溫度 | PTFE:-29～+178℃，PPL:-29～+300℃ |
| 適用介質 | 水、蒸汽、液體、油品、腐蝕性介質等 |
| 控制方式 | 開關模式，調節型（定位器4-20mA模擬信號） |
| 作用形式 | 單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關） |
